立式中空玻璃板内合平压生产线
产品详情

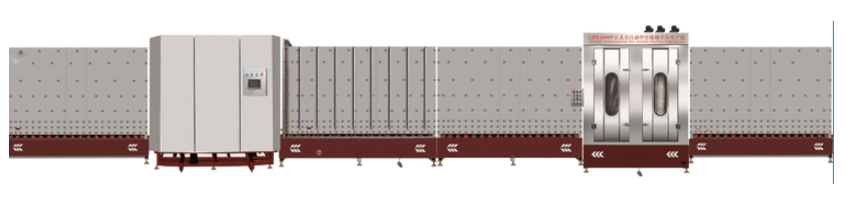

LB1600P板内合片中空玻璃平压生产线(六段)

立式板内合中空玻璃生产线产品介绍:

LB1600P豪华立式中空玻璃自动平压生产线是用于3—12mm单片平板玻璃的自动清洗、合片、板压将其加工成高效、节能槽铝式中空玻璃。其结构具有紧凑、环保、生产效率高等优点,是加工槽铝式中空玻璃所需的主要设备。
立式内合片中空玻璃生产线技术参数:
输入电源:                  380V50HZ 三相四线
总 功 率:                   13KW
清洗玻璃最大尺寸 : 2000×1600mm
最小尺寸(长×宽):    540×450mm
清洗玻璃厚度:         3—12mm
中空玻璃最大厚度: 40mm
清洗速度:                 2—8m/min
工作速度:                32m/min
外形尺寸:               13000×1500×2650mm
总重量:                   3200kg
内合片板压中空玻璃生产线结构及特点:
LB1600P豪华立式中空玻璃自动平压(板压)生产线是倾斜立式结构.由进料段、清洗干燥段及铝框定位检查段、缓冲段、板压成型段及翻转平移出料段组成,各段均以相同的倾角立式安装。控制箱布置在铝框定位检查段的后面,控制面板在干燥区的左侧使设备更节省空间,操作方便。.清洗区和水箱均为不锈钢及耐腐蚀材料制造,传送辊材料为耐酸聚氨酯。清洗干燥段采用无级变频调速,齿轮啮合传动,其他各段采用变频调速链条传动,使玻璃能以合适的速度平稳地运行。水路系统可选配高效的软化水及水过滤设备,确保玻璃清洗质量。大风力倾斜风刀能使被加工玻璃表面得以干燥。出料段设有检查灯管能清晰地检查玻璃的清洗质量,铝框定位采用相应的定位辅助系统,在铝框定位完毕之后踩下脚踏开关启动检查传送电机使玻璃进入缓冲段在进入板压段。经板压后的中空玻璃半成品进入翻转台可平移出该生产线,进入最后一道封胶工序。该机结构紧凑、经济实用、效率高、维护方便。
LBP1800板压内合片中空玻璃生产线
全自动立式中空玻璃内合板压生产线集玻璃清洗、干燥、检查、上框、合片、板压于一体,所加工出来的中空玻璃产品品质高。
整条生产线总共分为6段,从右至左分别为:01段为上片段,02段为清洗烘干段,03段为玻璃 等待段,04段为检查(上铝框)段,05段为板压段,06段为下片段。
全程PLC控制系统,触摸屏人机界面。
自动识别镀膜玻璃和LOW-E玻璃的膜层面(选装)。
采用进口真空发生器和吸盘,玻璃吸合效果更佳。
清洗LOW-E玻璃毛刷转速可变频驱动(选装)。
根据客户要求,可实现大小片及三片中空玻璃的生产(选装)。
数字化控制生产线,节省劳动时间,提高生产效率。
护板全部采用喷塑处理,外形美观且经久耐用 。
清洗机采用不锈钢和其它耐腐蚀材料,具备优良的防 水性能,安全、卫生、设备使用寿命长。
所有电器部分采用国际知名品牌。
板压段可大行程推开至450mm,便于维护、保养。
型 号                  LBP1800
电源功率           380V 50Hz   28Kw
最大加工尺寸   2500×1800mm
最小加工尺寸   280×450mm
原片玻璃厚度   3~18mm
传送速度          8~45m/min
清洗速度          0-8m/min
总重量               4000kg
外形尺寸           15000×1700×2950mm
